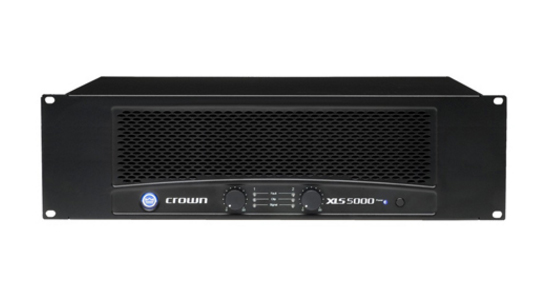

型號：XLS5000

參數：額定滿載輸出功率

立體聲:1100W(8Ω),1800W(4Ω),2500W*(2Ω)

橋接:3600W(8Ω),5000W*(4Ω)

注：上述數值在 1kHz 測量，總諧波失真 1% (功率帶“*”)，其余是 0.5% 。

輸入靈敏度：4Ω 負載滿功率輸出時為 1.25V(RMS 值)

頻響特性(1W)：22Hz-20kHz，+0dB，-0.8dB

信號噪聲比(20Hz-20kHz)：A 計權，滿功率輸出 >98dB,不計權，滿功率輸出 >93dB

總諧波失真(THD)：<0.5%

互調失真(IMD)：在滿功率輸出時，60Hz 和 7kHz，4：1 兩個方波，>0.3%(-40dB)

阻尼系數(8Ω)：10Hz-400Hz：>200

通道間串音：1kHz：-76dB；20kHz：-58dB

輸入阻抗：平衡輸入 20kΩ；不平衡輸入 10kΩ

負載阻抗：立體聲輸出時，每通道的額定負載阻抗為 2Ω-8Ω,橋接單路輸出的額定負載阻抗為 4Ω-8Ω

電源電壓和頻率：100V-120V 交流電  50Hz/60Hz,220V 和 230V-240V 交流電  50Hz/60Hz

控制

?電平控制：兩個前面板旋鈕電平控制器，每個通道一個

?電源：前面板開關，IN 的位置為接通

?熔 斷 器：后面板熔斷器作為過載保護

?模式轉換：后機板轉換撥檔，選擇雙通道或單通道橋接

指示器

?電源指示器： 蘭色 LED，指示功放電源接通

?信號指示器： 兩個綠色 LED，每通道一個，通道輸入信號超過 -40dB時點亮

?削波指示器： 兩個紅色 LED，每通道一個，通道輸出過載時點亮

?故障指示器：功放保護模式時，2 個紅色 LED 點亮，功放電源開關剛接通時，LED 也會短暫點亮。

輸入/輸出

?輸入連接器： 每通道 1 個，在后面板上，3 腳 XLR 連接器。

?輸出連接器：兩個 4 芯揚聲器 Speakon餩 輸出連接器，與 2 芯或4 芯揚聲器 Speakon餩 插頭連接。上面的揚聲器輸出連接器連接兩個通道輸出，因此它可用作單聲道橋接輸出，或作為多對兩個揚聲器連接的立體聲輸出。后機板上每通道都設有一對插接件接線柱。

保護

XLS 系列功放提供很多可靠的保護和故障診斷能力。包括輸出電流限制，防直流輸出保護，熔斷器和過熱保護等。

結構

通風散熱，空氣流從前面板流向后面板

風冷散熱

具有強制風冷的內部散熱板可均勻的散熱。每臺需要流動的空氣容積為 2.27M3

體積

EIA 標準 19 英寸(483cm)機架安裝寬度，3.5 英寸(8.9cm)高和15.2 英寸(38.6cm)深

重量

XLS5000 包裝重量：33.6 公斤，凈重：27.7公斤
